Видеопроекторы – современный вид мультимедиа устройств, способный воссоздать в вашем дому атмосферу настоящего кинотеатра, особенно, если используется в комплекте с качественной акустикой. Устройство подключается к ноутбуку, планшету, видеокамере или даже смартфону и выводит изображение с них на экран.
На текущий момент на рынке представлены проекторы нескольких конкурирующих типов, основные среди них: LCD , функционирующие на основе жидко кристальных индикаторов, DLP, микро зеркальные. Именно вторая технология показала внушительный прогресс за годы своего существования, предлагаем рассмотреть ее подробней.
Что собой представляют DLP -технологии?
DLP (сокращенно от Digital Light Processing) – видеопроекционная технология, разработанная в конце 80-х годов прошлого века корпорацией Texas Instruments (не путать с Data Leak Prevention, служащей для защиты конфиденциальной информации). Применяется в различных типах видеодисплеев, одно время на ее базе производили даже некоторые модели телевизоров, однако наиболее широкое применение она нашла именно в видеопроекторах.
В отличие от LCD-технологии, DLP является «отражательной». Вместо того чтобы проходить через источник света из жидкокристального материала, свет отражается от микрозеркальной матрицы (DMD), поверхность которой укрыта микроскопического размера зеркалами. Каждое из них отражает один пиксель в разрешении проецируемого изображения.

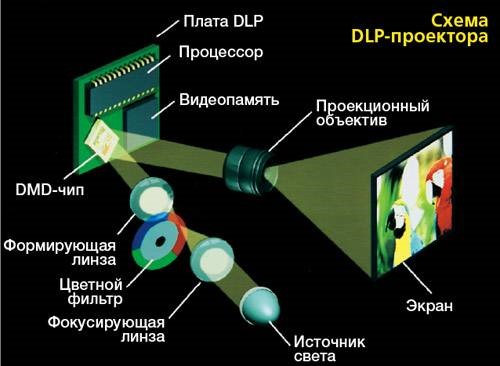

Большая часть устройств для бытового использования, функционирующих на основе DLP технологии передачи изображения, работают по следующему принципу:
- лампа пропускает луч света через вращающееся цветовое колесо;
- световой поток отскакивает от DMD-чипа;
- зеркала, на которые подан электрический сигнал, поворачиваются и отражают изображение на проекционный объектив и выводится на экран проектора, формируя необходимую видео-картинку. Неактивные на текущий момент элементы стараются максимально поглотить световой поток, отправляя попадающие в них лучи в так называемую «черную ловушку».
DMD чип
Сердцем таких видеопроекторов являются DMD-чипы, выпускаемые монопольно уже около двух десятков лет вес той же компанией TI.
На чипе размещено от 1 до 2 млн зеркал. Их размер тяжело представить, ведь каждое в 5 раз меньше толщины человеческого волоска. Одно зеркало несет ответственность за один пиксель выводимого изображения. Закрепление данных элементов происходит на шарнирной основе, когда подается напряжение, они отклоняются под определенным углом (10-120⁰).
Получение черно-белого изображения
Микрозеркала в DMD-чипах установлены на крохотные шарниры, наклоняющие их либо к источнику света, либо в противоположном направлении, проецируя на поверхность экрана темный или светлый пиксель.
Код битового потока, поступающий в полупроводник, направляет каждое зеркало для включения или выключения до нескольких тысяч раз в секунду. Если элемент включается чаще, чем выключается, на экран выводится светло-серый пиксель, когда происходит наоборот – темно-серый.
Так, зеркала внутри проекционной системы способны воспроизводить до 1024 оттенков серого, что гарантирует качество и детализацию при преобразовании сигнала, воспроизводимого в черно-белом спектре.
Добавляем цвет
В описываемой системе производимый лампой белый поток света проходит сквозь быстровращающееся цветовое колесо, разделенное на три сектора. Они фильтруют лучи на красный, зеленый и синий, из них одночиповые Dlp проекторы способны создавать, как минимум 16,7 миллионов цветов, а трехчиповые – от 35 триллионов колеров.
Включение и выключение каждого элемента согласовывается с тремя указанными выше цветовыми блоками. Так, например, зеркало , ответственное за проектирование фиолетового пикселя будет отражать исключительно красный и синий световой луч на поверхность проекции. Наш мозг смешивает эти быстрые переменные вспышки, чтобы увидеть намеченный оттенок.
Трехчиповые системы
Проекторы, рассчитанные на вывод картинок высочайшего качества или приложений с высоким уровнем яркости, например, для кинотеатровых экранов большой площади, используют трехчиповую конфигурацию. Это позволяет получать движущиеся и стационарные картинки потрясающего качества.
В такой системе, генерируемый лампой белый цвет проходит через призму, разделяющую его на красный, зеленый и синий. Каждый из трех встроенных чипов отвечает за один из этих колеров. Окрашенный в необходимый цвет световой поток отражается от микрозеркала, после чего объединяется и пропускается через проекционную линзу для последующего формирования изображения.
Преимущества данного типа проекторов
- резкость картинок. Графические или видео изображения, воспроизводимые по описываемой технологии, получаются резче, поскольку встроенный чип минимизирует промежутки между пикселями;
- реалистичность изображений. Достигается благодаря высокой степени контрастности (коэффициент до 12000:1), что гарантирует невероятные ощущения от просмотра;
- яркость. В отличие от ЖК-технологии, где часть света теряется при прохождении через жидкокристальные панели, в DLP устройствах весь световой поток от источника проходит через микрозеркальные отражатели, что гарантирует высокую яркость, насыщенность картинки, качество изображения;
- идеальны для воспроизведения альтернативного контента. Благодаря сверхбыстрому чипу время отклика пикселя в описываемых проекторах составляет 16 микросекунд. Они отлично подходят для показа спортивных трансляций, музыкальных концертов, массовых игровых событий.
